工地专用网桥多样化组网方案

项目背景
甲方单位为房地产开发公司，建设局要求能对所有在建的施工工地进行实时在线监控。
监控实施要求：
●甲方单位需保证工地的实时监控视频；
●对工地人员和车辆出入口、物料堆放区、塔吊这三个重点区域进行监控。
由于工地监控环境的复杂性，导致建筑工地布线存在困难。而工地专用无线网桥以其自身的灵活性高、扩展性强、维护简单及传输稳定的优点更适合于工地监控方案。
方案介绍
工地监控中心位于工棚内部，与各个监控点连接。部分监控点至监控中心可能有遮挡，而工地上的吊塔相对较高，与工棚之间无遮挡，所以可选取吊塔作为中继点，连接监控点与监控中心。
因此，按照不同安装位置分为地面点、吊塔点、监控中心三种不同安装方案。

1地面点安装方案
各地面监控点，包括工地人员和车辆出入口、物料堆放区等区域，使用中心端作为无线传输设备，与摄像头有线直连，数据传输到监控中心接收点。

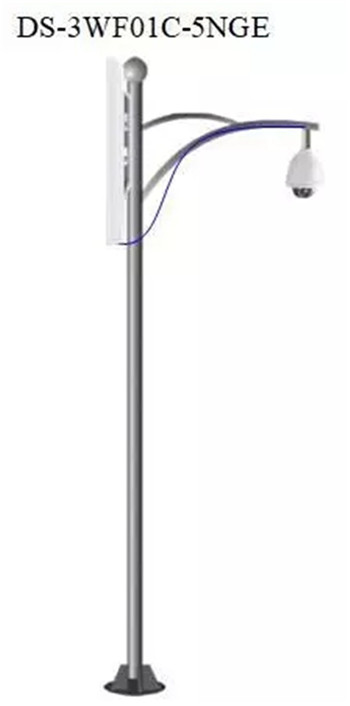

▲地面点前端IPC与网桥连接示意
2吊塔点安装方案
对于特殊情况，地面点位可能存在一定遮挡，将塔吊作为中继点，数据先传输到吊塔，再通过吊塔传输到监控中心。

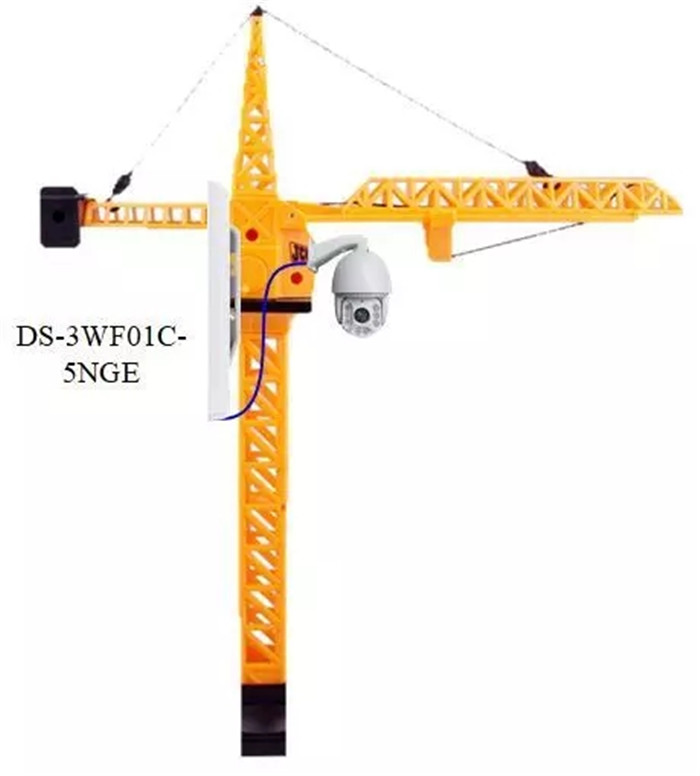

▲塔吊前端连接示意
若地面监控点回传过程中存在严重遮挡，可按照以下方式安装，即将塔吊作为中继点也作为监控点。

▲塔吊中继点网桥连接安装示意
3监控中心安装方案
在监控中心，可使用2台DS-3WF01A-5NGE中心端网桥接收摄像机端网桥的视频信号。并且DS-3WF01A-5NGE及NVR均可接入监控中心的全千兆网管交换机上，使得所有设备处于同一局域网内。

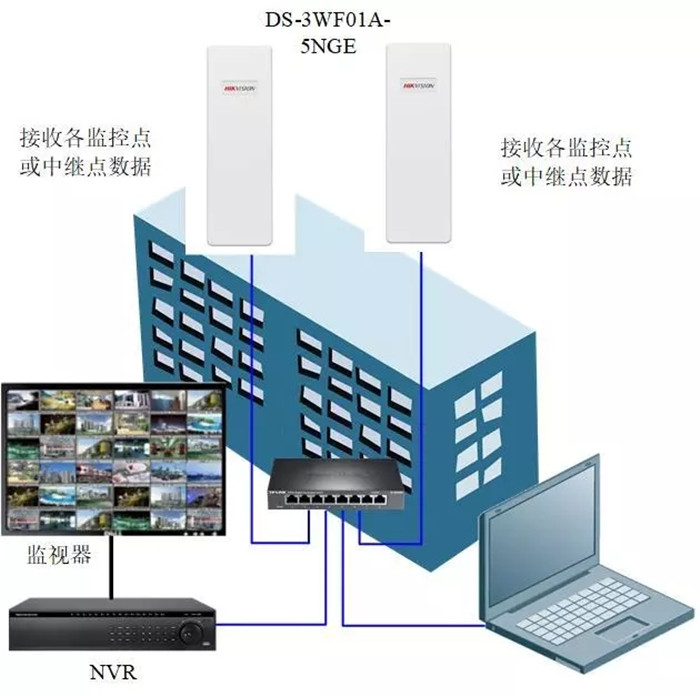

▲监控中心设备连接示意
系统优势
●稳定性强
传输范围不受环境条件的限制，室外无遮挡环境可以稳定传输1公里。
●多样组网
系统使用点对点、点对多点以及中继组网等多种方式，多样化组网保证网络通畅。
●安装简便
现场施工简单方便，省时省力省成本。
●简单易用
零配置，安装上电既可使用，无需配置。

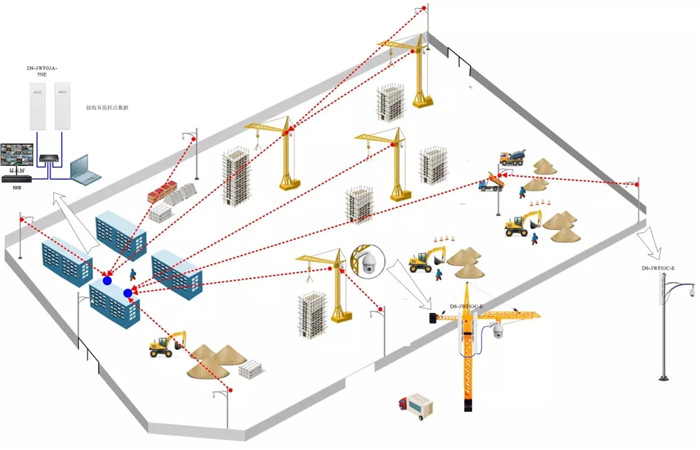

现场图片


产品型号
中心端：DS-3WF01A-5NGE
摄像机端：DS-3WF01C-5NGE
